Матрицы лазерных линеек

Увеличить

Увеличить

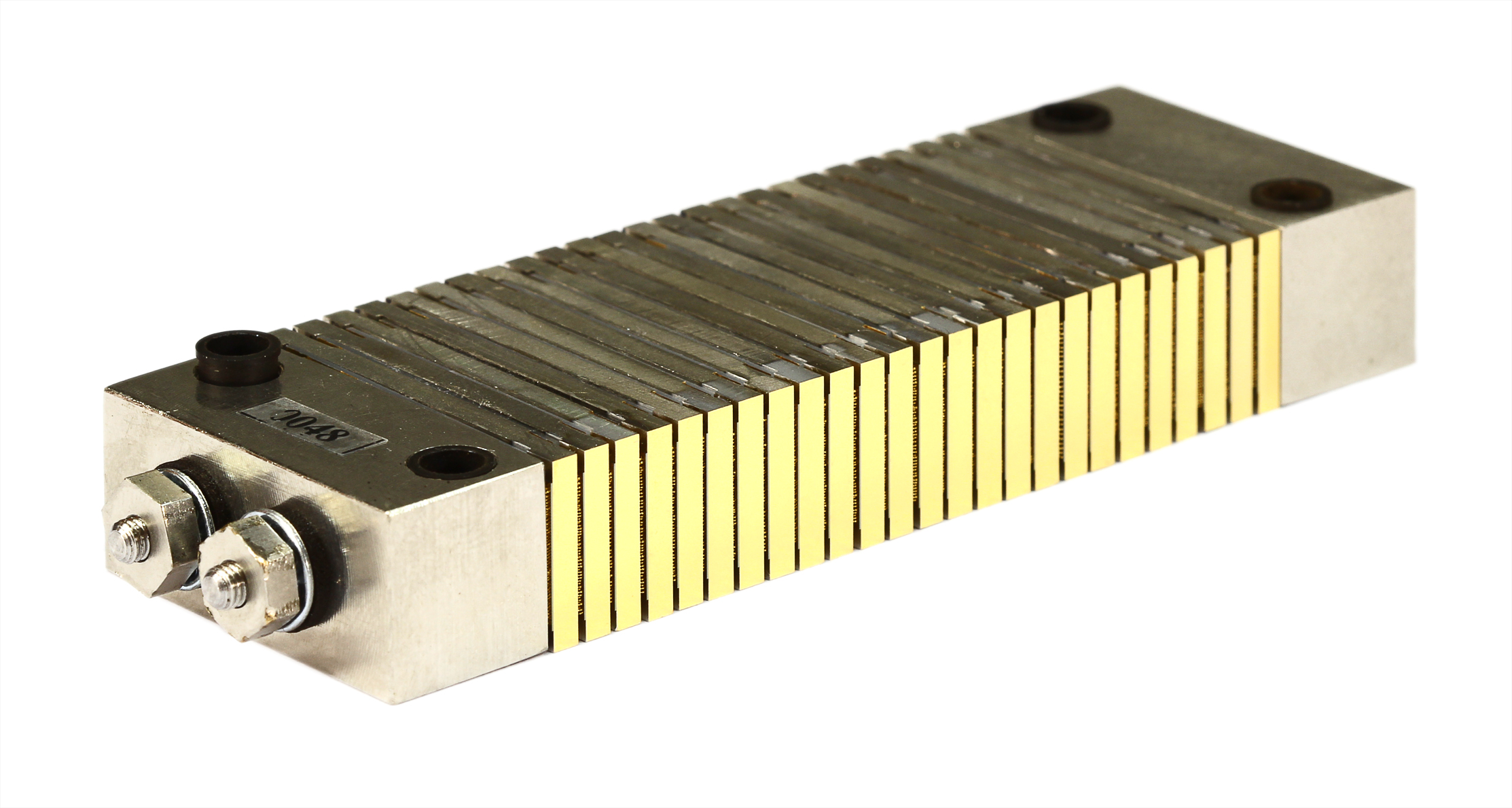

ATC-Q5000-10×20

5 кВт лазерные матрицы на основе квазинепрерывных полупроводниковых лазерных линеек с пассивным охлаждением

Свойства:

- Повышенная выходная оптическая мощность
- Высокая надежность
- Пассивное охлаждение

Применение:

- Накачка твердотельных лазеров
- Печать
- Медицина

Спецификация:

Продукт

ATC-Q5000-10×20



Режим излучения

квазинепрерывный



Количество лазерных линеек

20

Шт.

Максимальная длительность импульса

250

мкс

Максимальная частота следования импульсов

100

 Гц

Рабочая/Максимальная выходная оптическая мощность

5000/5250

Вт

Длина волны при 25°C

805

нм

Разброс длины волны генерации при 25°C

3

нм

Типичная ширина спектра по уровню ½

4

нм

Максимальная ширина спектра по уровню ½

5

нм

Типичный рабочий ток

250

A

Максимальный рабочий ток

270

А

Типичный пороговый ток

30

A

Максимальный пороговый ток

40

A

Типичная крутизна ватт-амперной характеристики

1.1

Вт/А

Минимальная крутизна ватт-амперной характеристики

0.9

Вт/А

Максимальное рабочее напряжение

50

В

Типичная диаграмма направленности по уровню ½ (Θ)

40°



Типичная диаграмма направленности по уровню ½ (Θ)

12°



Условия работы

Чистые помещения, класс 100, влажность не более 60%



Ожидаемое время жизни

>10+E8



Охлаждение

Пассивное (безжидкостное)



Монтаж

Через теплопроводящую фольгу (толщина 25…100 мкм) на охлаждаемую поверхность (водой или Пельтье элементом)



Рекомендации

Не монтировать через теплопроводящую пасту



Рабочая температура

+15…+40°



Размеры

88x30x13

мм

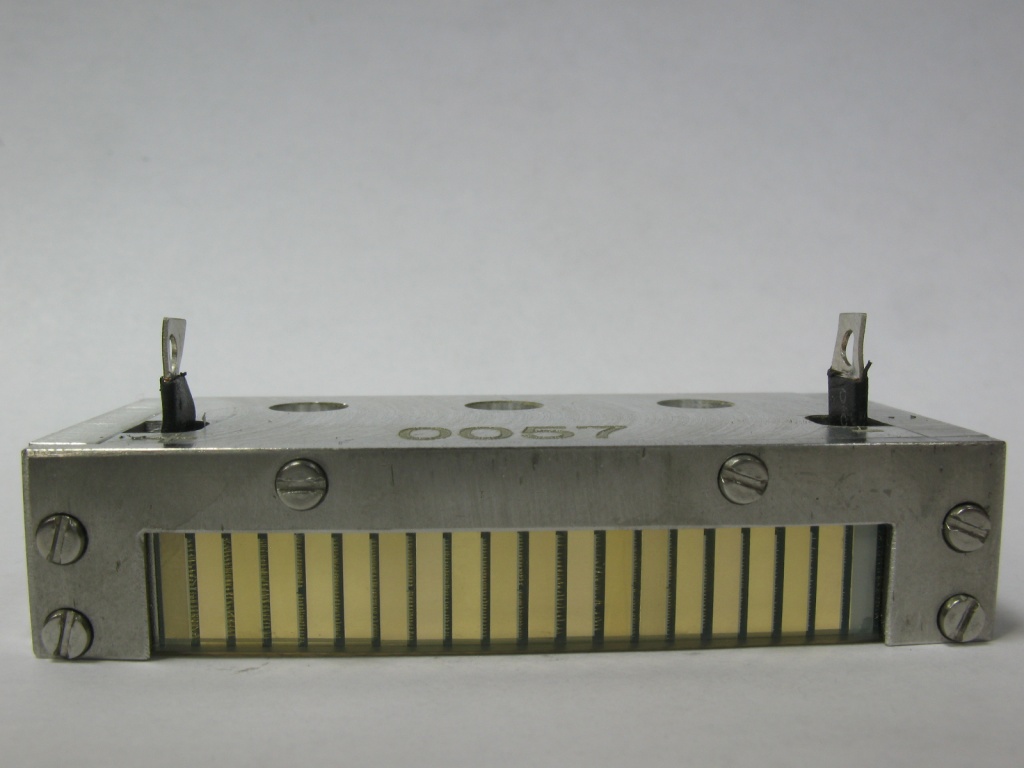

ATC-Q2500-5×20

 2.5 кВт лазерные матрицы на основе квазинепрерывных полупроводниковых лазерных линеек с пассивным охлаждением

 Свойства:

- Повышенная выходная оптическая мощность
- Высокая надежность
- Пассивное охлаждение

Применение:

- Накачка твердотельных лазеров
- Печать
- Медицина

Спецификация:

Продукт

ATC-Q2500-5×20

Режим излучения

квазинепрерывный

Количество лазерных линеек

20

Шт.

Максимальная длительность импульса

250

мкс

Максимальная частота следования импульсов

100

 Гц

Рабочая/Максимальная выходная оптическая мощность

2500/2650

Вт

Длина волны при 25°C

805

нм

Разброс длины волны генерации при 25°C

3

нм

Типичная ширина спектра по уровню ½

4

нм

Максимальная ширина спектра по уровню ½

5

нм

Типичный рабочий ток

145

A

Максимальный рабочий ток

160

А

Типичный пороговый ток

30

A

Максимальный пороговый ток

40

A

Типичная крутизна ватт-амперной характеристики

1.1

Вт/А

Минимальная крутизна ватт-амперной характеристики

0.9

Вт/А

Максимальное рабочее напряжение

50

В

Типичная диаграмма направленности по уровню ½ (Θ)

40°

Типичная диаграмма направленности по уровню ½ (Θ)

12°

Условия работы

Чистые помещения, класс 100, влажность не более 60%

Ожидаемое время жизни

>10+E8

Охлаждение

Пассивное (безжидкостное)

Монтаж

Через теплопроводящую фольгу (толщина 25…100 мкм) на охлаждаемую поверхность (водой или Пельтье элементом)

Рекомендации

Не монтировать через теплопроводящую пасту

Рабочая температура

+15…+40°

Размеры

60x42x24

мм
