Лазерные диоды и линейки

Увеличить

Увеличить

Увеличить

Увеличить

Увеличить

Увеличить

АО "Полупроводниковые приборы" производит мощные многомодовые лазерные диоды с выходной оптической мощностью в непрерывном режиме от 1 Вт до 15 Вт, и квазинепрерывные лазерные линейки с пиковой выходной оптической мощностью до 250 Вт.

Основные применения:

Лазерные диоды серии АТС производятся на основе InAlGaAs гетероструктур, полученных методом MBE или MOCVD. Данные технологии позволяют очень точно контролировать толщину выращиваемых слоев и соответственно воспроизводимость параметров изготавливаемых приборов. Применение гетероструктур с квантовыми ямами (толщина активного слоя 70-150 ангстрем) позволяет снизить плотность порогового тока и увеличить выходную оптическую мощность. Лазеры напаиваются на теплоотвод эпитаксиальными слоями вниз что позволяет улучшить отвод тепла и обеспечить более высокую выходную оптическую мощность. Каждый лазерный диод проходит тестирование (наработку) в течении 250-500 часов в непрерывном режиме. Данная процедура позволяет выбрать наиболее надежные образцы.

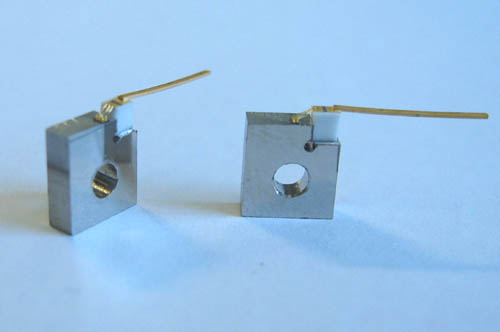

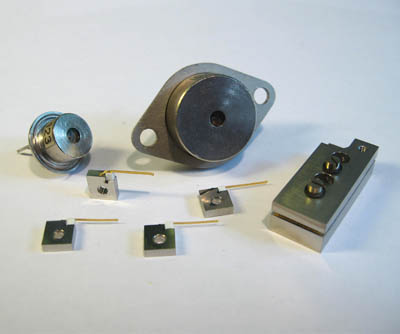

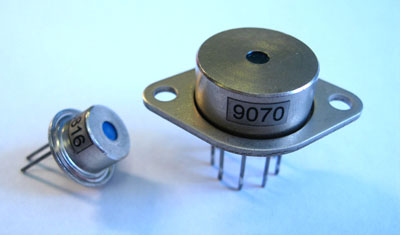

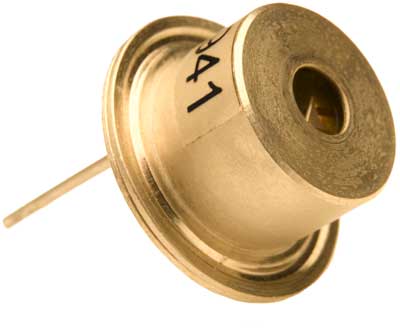

Лазеры могут поставляться на открытом теплоотводе (C-mount, L-package), а также в герметичных корпусах типа АТС, ТО-3. Лазеры на открытом теплоотводе позволяют получить доступ непосредственно к лазерному кристаллу. Такая конфигурация наиболее предпочтительна для покупателей занимающихся научными исследованиями когда герметизация объема в котором работает лазерный диод осуществляется самим пользователем. Герметичный корпус АТС позволяет работать с лазерным диодом без дополнительного теплоотвода в импульсном и в некоторых случаях в непрерывном режиме. Малое тепловое сопротивление такого корпуса позволяет снизить разницу температур между лазером и внешней поверхностью корпуса. ТО-3 корпус включает в себя термохолодильник Пельтье и терморезистор что позволяет поддерживать постоянную рабочую температуру. Данный корпус полностью соответствует международным стандартам. Кроме того наша версия ТО-3 корпуса имеет прижимное кольцо как отдельную деталь, что позволяет пользователю создать более плотную компоновку конечного прибора в котором используется лазерный диод в корпусе ТО-3.

Корпуса АТС и ТО-3 могут дополнительно включать в себя фотодиод обратной связи, который позволяет создавать цепь обратной связи для стабилизации выходной мощности. Характеристика фотодиода обратной связи - линейна в широком диапазоне. Фотодиод обратной связи работает без дополнительного смещения и имеет время отклика около 50 наносекунд. Относительное значение тока генерируемого фотодиодом позволяет контролировать выходную мощность лазерного диода. Максимальный ток фотодиода обратной связи 10 мА.

Корпуса АТС и ТО-3 могут дополнительно включать в себя цилиндрическую микролинзу, которая снижает расходимость излучения в 20 раз (в одной плоскости). В случае использования микролинзы покупатель может работать с лазерным диодом без дополнительных оптических систем или использовать недорогие длиннофокусные линзы.

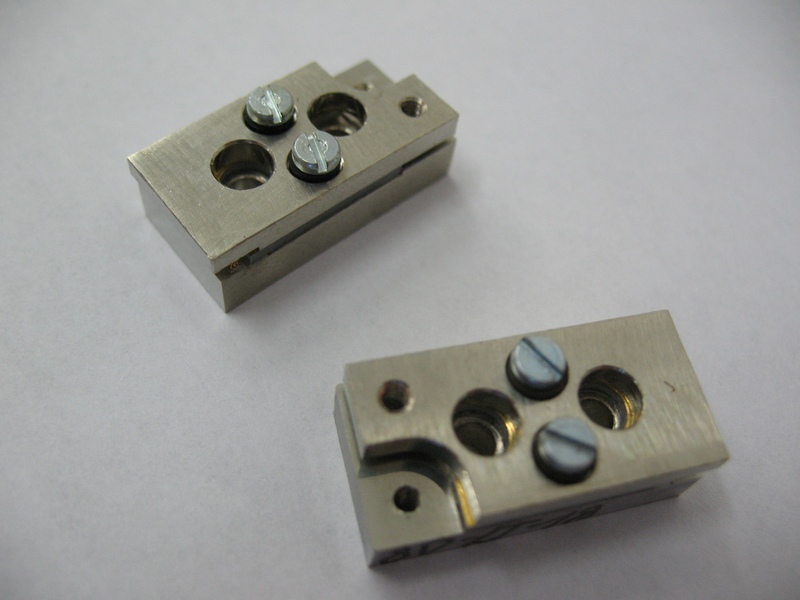

L-package используется для лазерных линеек. Размер излучающей площадки лазерной линейки занимает более 90 % ширины теплоотвода, что позволяет использовать несколько лазерных линеек одновременно для накачки твердотельных лазеров.

Основные технические характеристики:

Длина волны излучения 790..820 или 940..980 нм
Спектральная ширина (FWHM) 2 нм
Расходимость излучения (FWHM) 40x10 градусов
Температурные коэффициенты
Пороговый ток, T° 120..140 °C
T° определяется выражением
ITH2=ITH1exp[(T2-T1)/To]
Рабочий ток 0.8 %/°C
Длина волны генерации 0.3 нм/°C
Тепловое сопротивление 3..8 °C/Вт
Последовательное омическое сопротивление, определяется выражением Rs=(Voper-1,5 В)/Iop
Фотодиод обратной связи чувствительность 0.3..10 мкА/мВт
работает без обратного смещения
Термобатарея
Максимальный ток TB-31-0,6/0,8 для ATC-C500 2.0 A
TB-17-1,0/0,7 для ATC-C1000 7.0 A
Maксимальное напряжение TB-31-0,6/0,8 для ATC-C500 3.5 В
TB-17-1,0/0,7 для ATC-C1000 2.0 В
Tерморезистор R при +25 °C 10 КОм ± 5 %

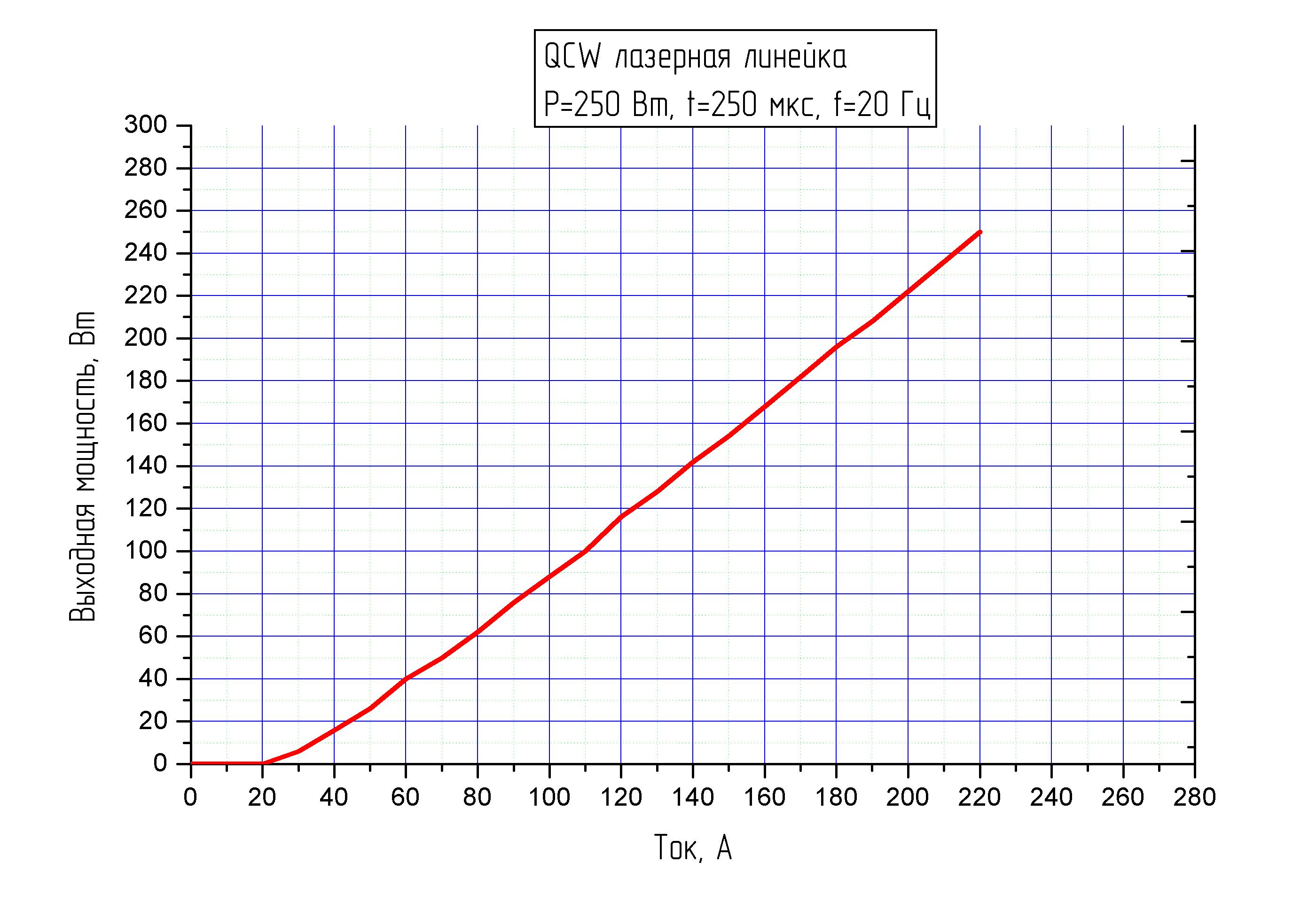

Типичные ватт-амперные характеристики

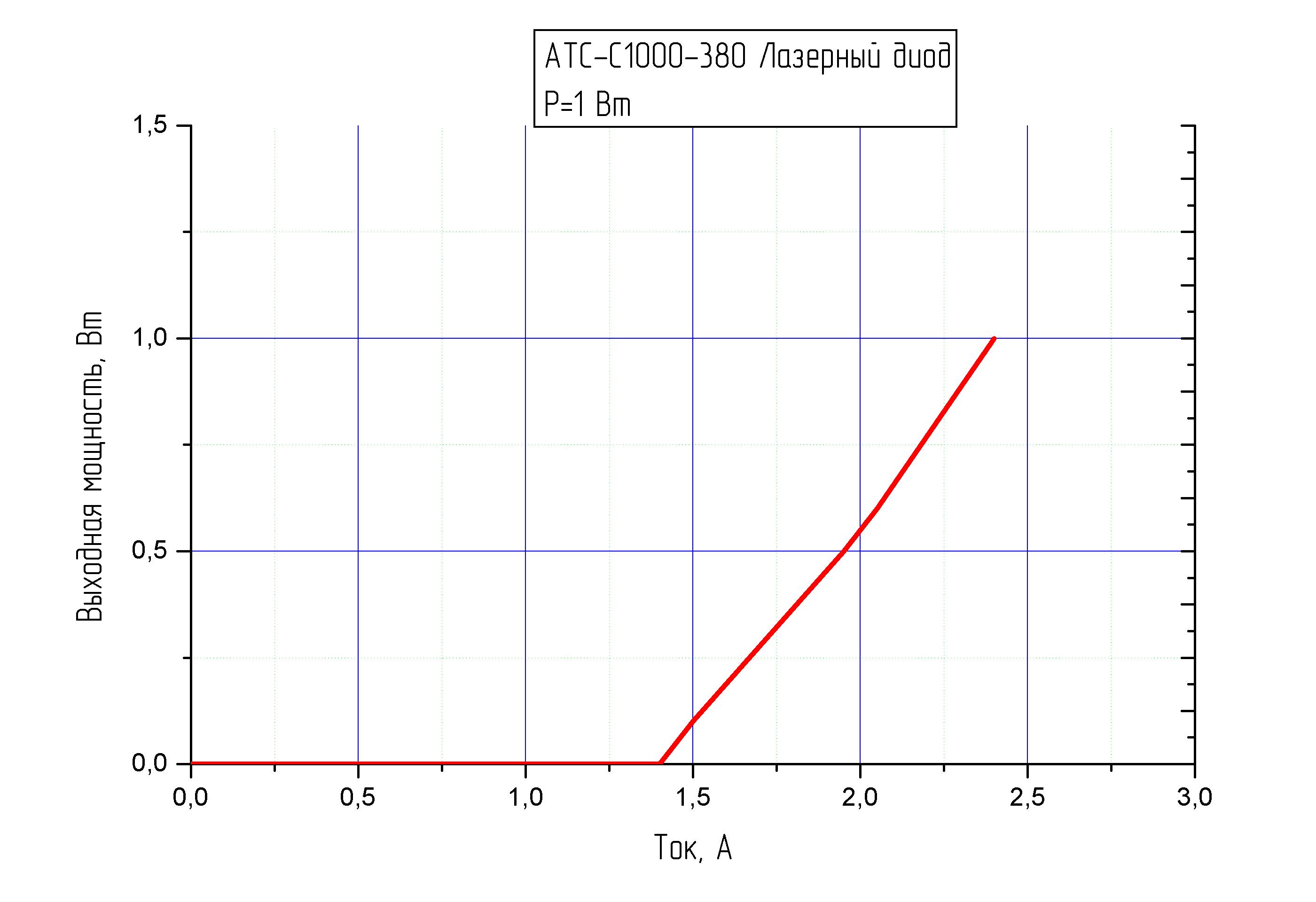

ATC-C1000-380

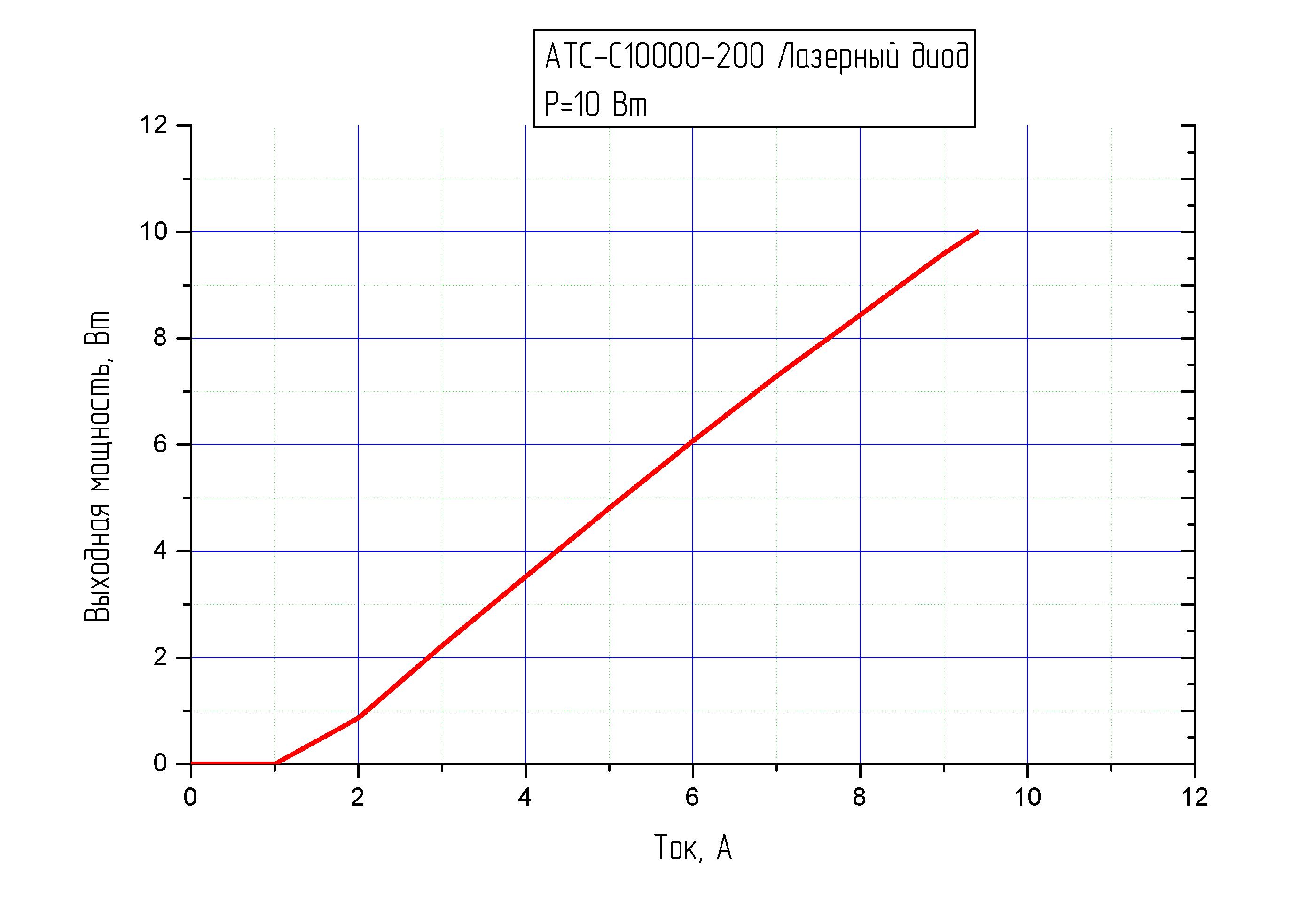

ATC-10000-200

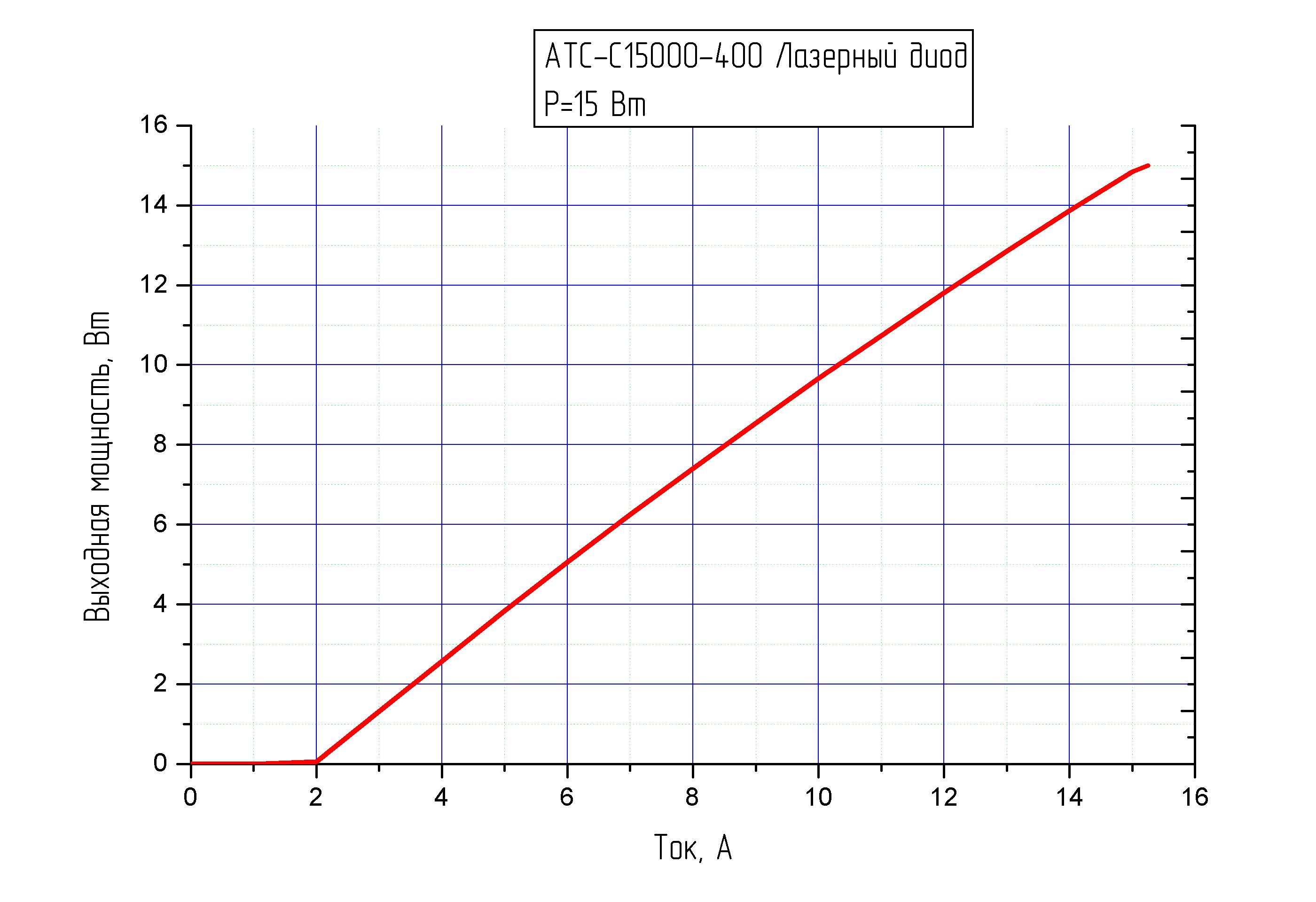

ATC-C15000-400

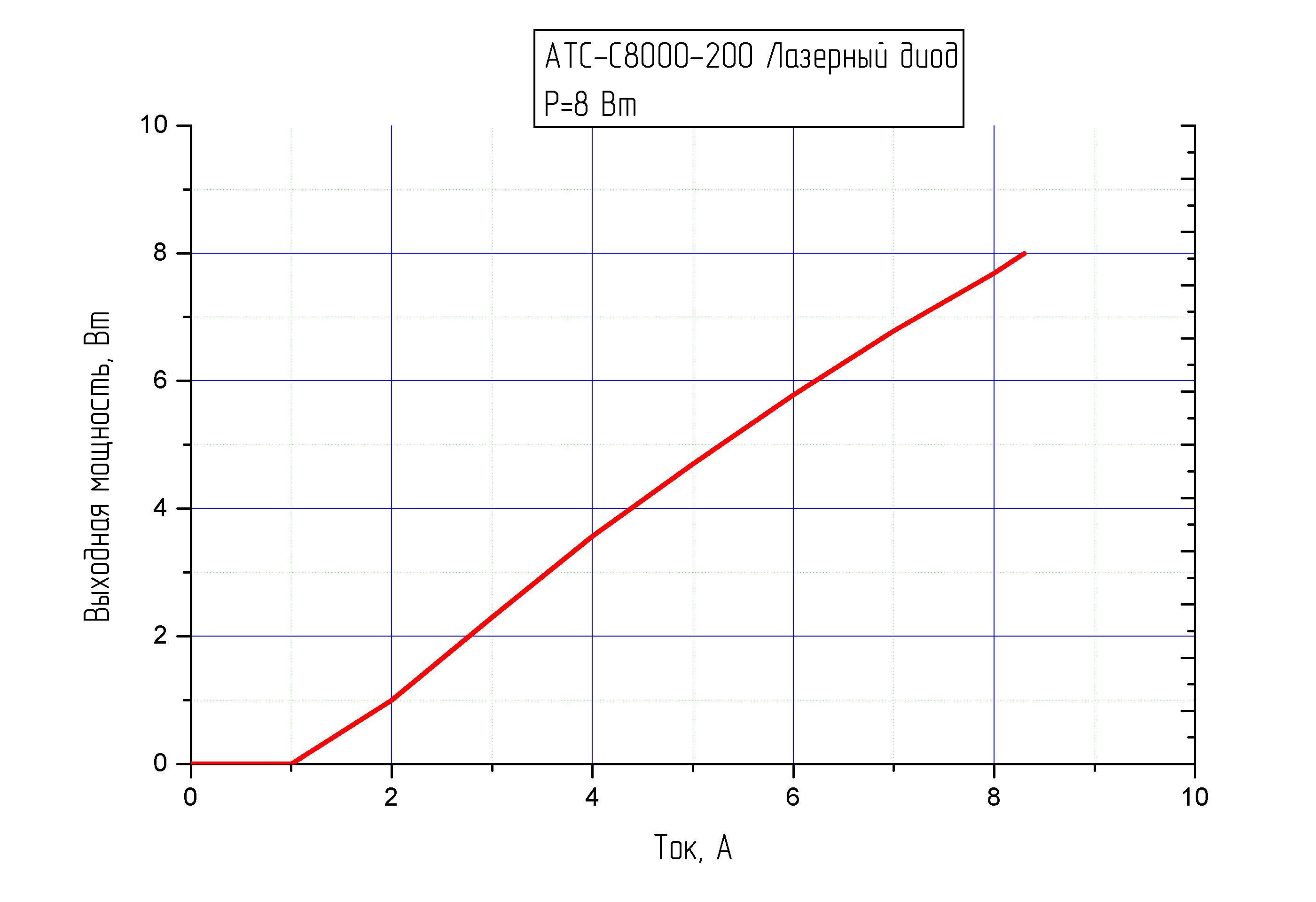

ATC-C8000-200







ATC-Q250-10-810

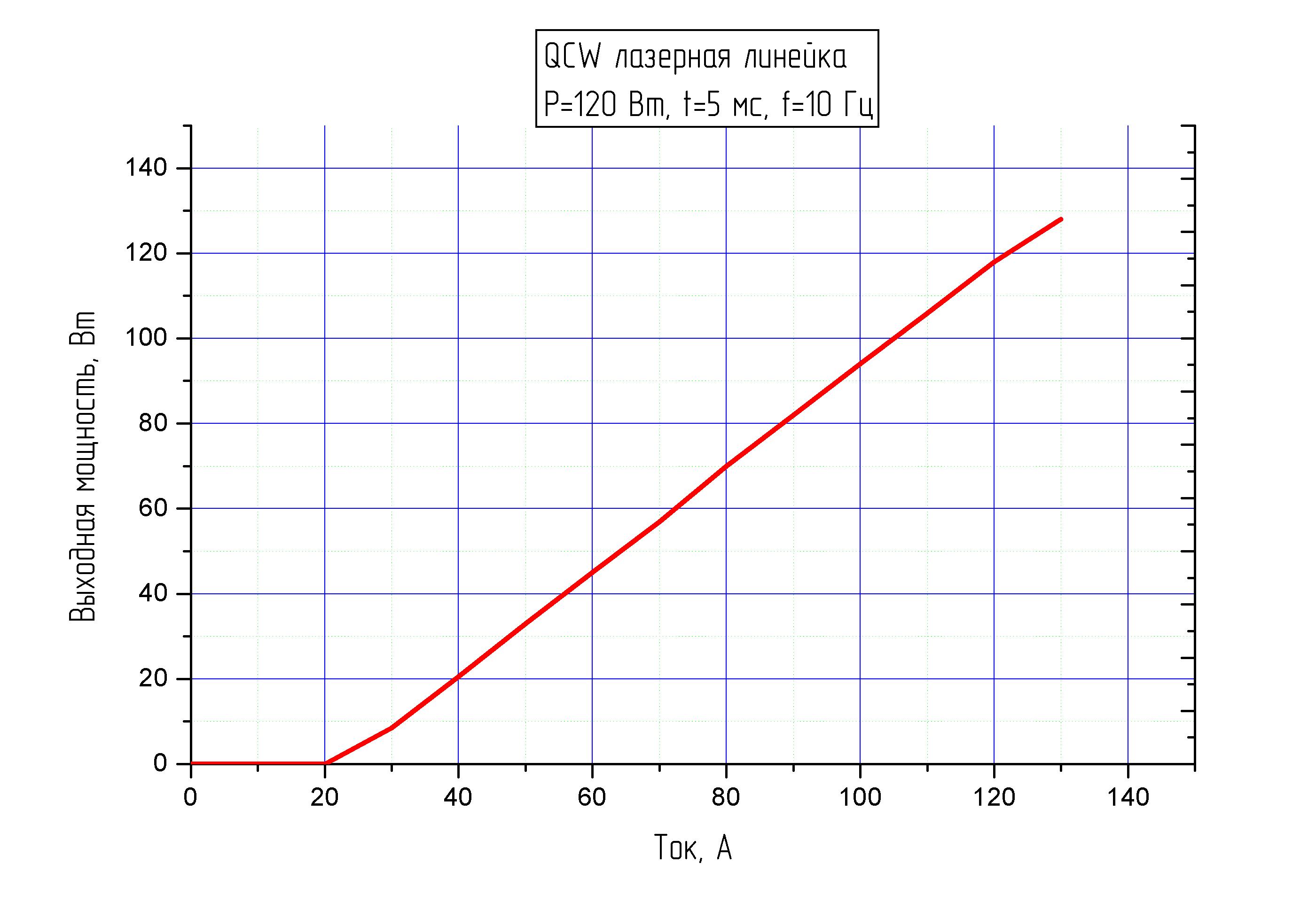

          ATC-Q120-10-940

Типичный спектр
излучения
Типичное распределение
энергии в дальнем поле


Мощные лазерные диоды согласно Стандартам Международной комиссии по Электронике относятся к 4 классу лазерной продукции. Данный стандарт включает обеспечение защиты глаз и общей защиты персонала работающего с такими лазерами
